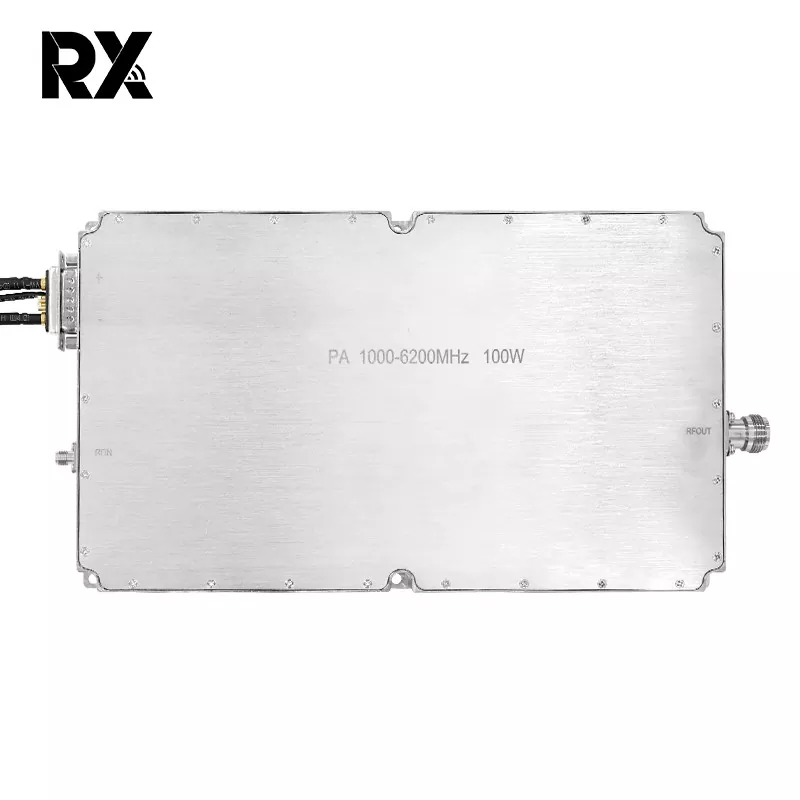

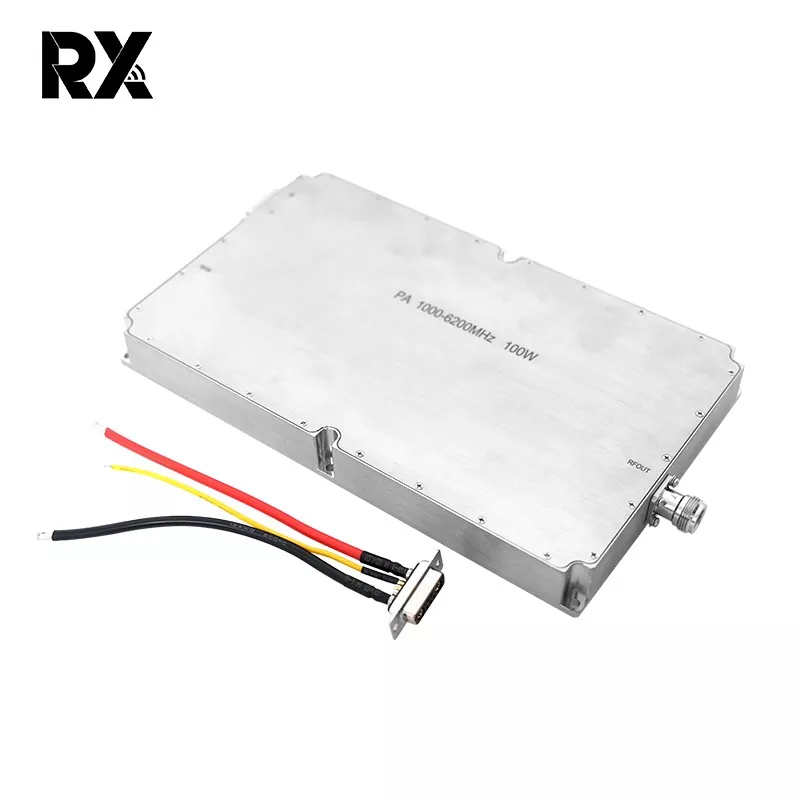

1000-6000MHz 100W Broadband RF Power Amplifier Modul

1000-6000MHz 100W Broadband RF Power Amplifier Modul punika kinerja dhuwur 100W wideband power amplifier modul operasi tengen sawetara amba frekuensi saka 1000MHz kanggo 6000MHz. Dirancang nganggo sirkuit gelombang mikro canggih lan komponen semikonduktor berkualitas tinggi, dirancang kanggo aplikasi profesional sing mbutuhake daya, bandwidth, lan stabilitas sing luar biasa. Iki digunakake kanthi wiyar ing lapangan kritis kayata infrastruktur komunikasi modern, sistem deteksi radar, lan pertahanan drone (pencegahan FPV), dadi komponen inti kanggo nambah jangkoan sinyal, nambah jangkauan sistem, lan ningkatake kemampuan anti-jamming.

Kirim Pitakonan

Deskripsi Produk

Ora.	Katrangan	Simbol	Min	Tipe		Maks	Unit	Cathetan
1.	Frekuensi operasi	BW	1000			6200	MHz
2.	Daya Input	Pin		2			dBm
3.	Daya Output CW	Psat	50.5	51		52.5	dBm	Gelombang Kontinu
4.	Power Gain	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Daya Gain Flatness	△Gp		± 1.5			dB	@ Pin=2 dBm
6.	Input Bali Mundhut	S11		-15			dB
7.	Tegangan operasi	Vdc	28	28		32	V
8.	Konsumsi Saiki	A		17		21.5	A	@ Pout=110~180W
9.	Input Konektor RF		SMA, wadon

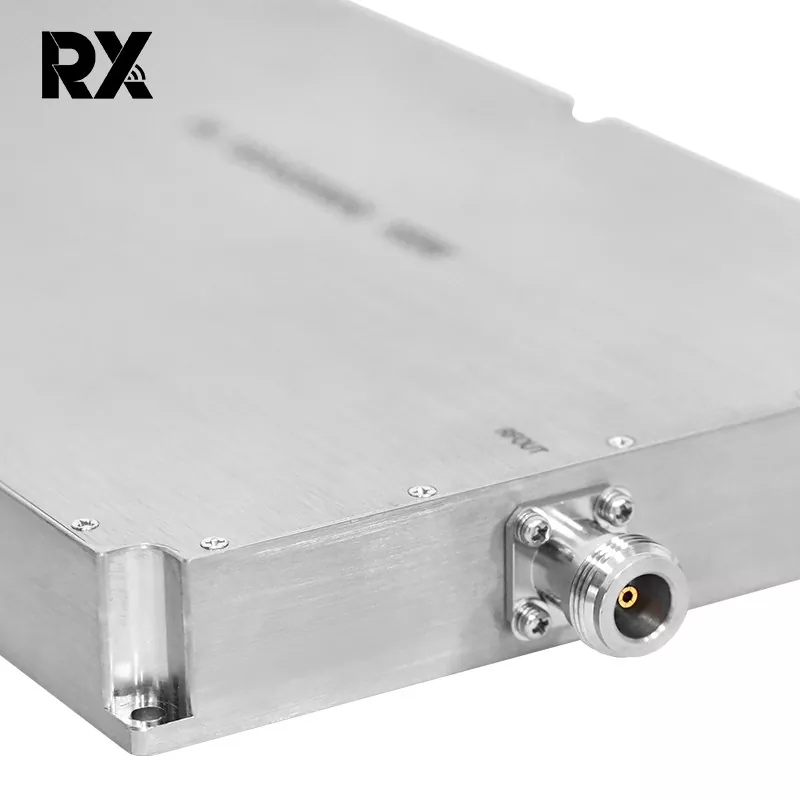

10.	Output Konektor RF		N, wadon
11.	Bobot			1.9		2	Kg
12.	Dawane * Jembar * Dhuwur		25015025			mm
13.	Daya Input Maks	PinMax	≤10			dBm
14.	Definisi Antarmuka (7W2 wadon)	VDD	A1		28Vdc
		GND	A2		lemah
		pangayoman overcurrent	2		Operasi normal: 0V Proteksi arus luwih: + 5V			Proteksi arus luwih @ 25A
		Proteksi suhu liwat	2		Operasi normal: 0V pangayoman liwat-suhu: + 5V			Over-suhu
		Aktifake	3		5V~Vdd:ON 0V: MATI			pangayoman @ 100 ℃
		GND	4		lemah
		negara	5		Operasi normal: 0V Perlindhungan negara: + 5V
	Dimensi sakabèhé	Cathetan: 1, Ukuran sakabèhé mung kanggo referensi; 2, Ukuran bisa ditambah utawa suda miturut syarat pelanggan; 3, Posisi antarmuka input, antarmuka output lan antarmuka sumber daya bisa diganti miturut kabutuhan nyata pelanggan;

Minangka solusi wideband sing bener, nilai inti Modul Penguat Daya RF Broadband 1000-6000MHz 100W dumunung ing kemampuan adaptasi frekuensi sing luar biasa lan kemampuan output daya sing kuat. Tinimbang dioptimalake kanggo frekuensi tetep siji, menehi kinerja amplifikasi sing stabil lan dipercaya ing kabeh bandwidth sing ditemtokake. Iki ndadekake pilihan becik kanggo sistem multi-band, aplikasi frekuensi-lompat, lan skenario testing R&D. Kita uga ndhukung kustomisasi pita frekuensi sing disesuaikan karo syarat pelanggan tartamtu, nawakake adaptasi teknis sing fleksibel.

Ringkesan, modul amplifier daya wideband 100W iki nduweni papat fitur utama-bandwidth amba, daya dhuwur, linuwih dhuwur, lan kustomisasi-nyedhiyakake solusi amplifikasi daya inti sing kuat, fleksibel, lan stabil kanggo aplikasi RF sing rumit lan profesional.
