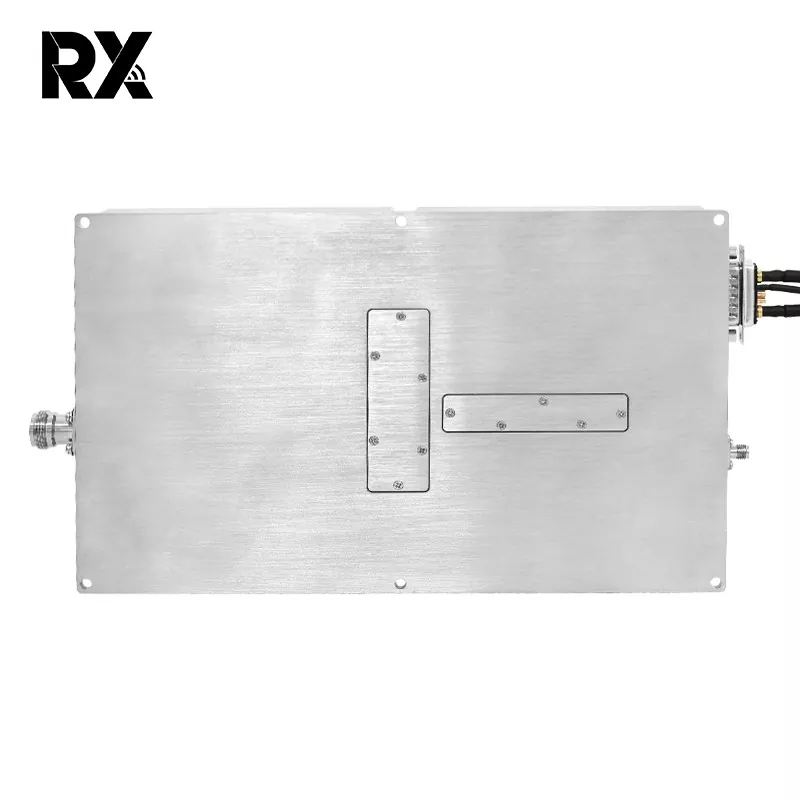

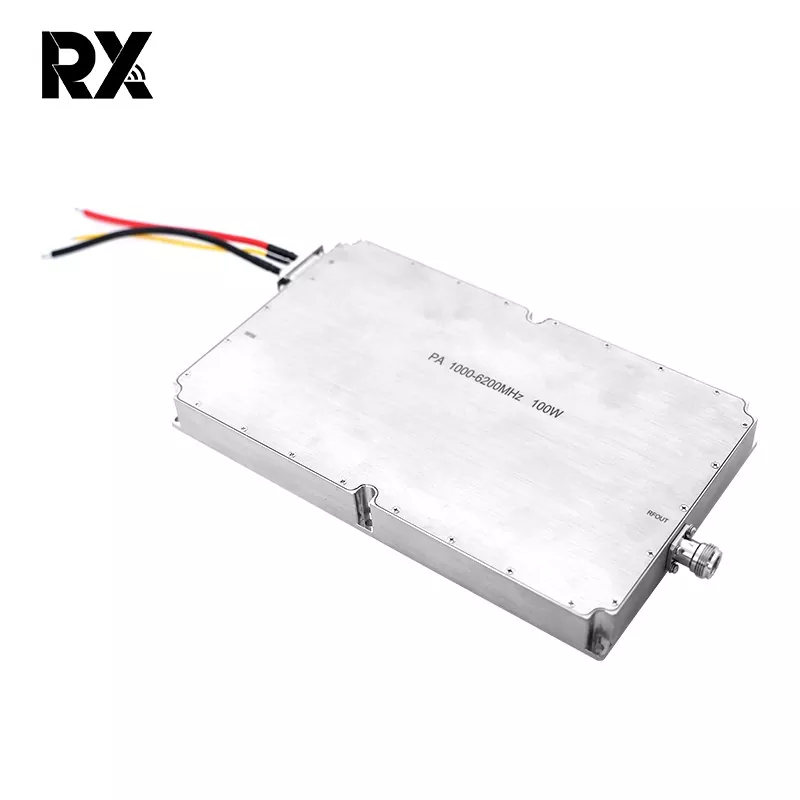

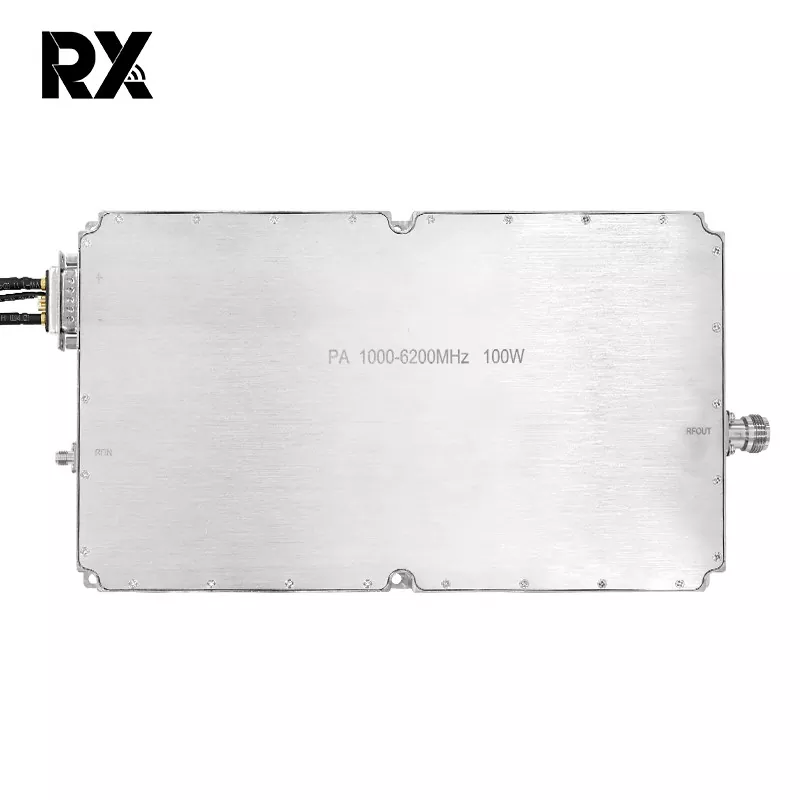

Ultra-Wideband 1000-6000MHz Daya Dhuwur 100W Power Amplifier

Ultra-Wideband 1000-6000MHz High-Power 100W Power Amplifier minangka modul RF. Modul siji bisa nutupi 1-6 GHz, ngilangi kabutuhan sirkuit switching multi-band tradisional, kanthi signifikan nyuda ukuran lan kerumitan sistem. Cocog kanggo skenario sing kalebu ketangkasan frekuensi, frekuensi hopping, utawa gangguan broadband.

Kirim Pitakonan

Deskripsi Produk

Ultra-Wideband 1000-6000MHz Daya Dhuwur 100W Power Amplifier

Modul iki nggunakake teknologi GaN, entuk boros panas 30% luwih murah tinimbang LDMOS kanthi daya 100W sing padha, entuk daya dhuwur lan boros panas sing sithik, saéngga umur modul luwih dawa. Salajengipun, kita nambahake proteksi suhu, proteksi beban, proteksi overvoltage, lan proteksi overdrive menyang papan sirkuit, ngilangi kabutuhan fungsi perlindungan eksternal lan nambah efisiensi operasional.

Ora kaya frekuensi narrowband konvensional, ultra-wideband (1000-6000MHz) nuntut standar kualitas teknis lan komponen sing luwih dhuwur kanggo entuk karakteristik ultra-wideband, daya dhuwur, linuwih. Penguat daya Ultra-Wideband 1000-6000MHz 100W wis nuduhake kinerja sing luar biasa ing komunikasi multi-band modern, pengujian EMC, perang elektronik, lan sistem anti-drone.

Spesifikasi Power Amplifier 1000-6200MHz 100W (TC=25 ℃)

Ora.	Katrangan	Simbol	Min	Tipe		Maks	Unit	Cathetan
1.	Frekuensi operasi	BW	1000			6200	MHz
2.	Daya Input	Pin		2			dBm
3.	Daya Output CW	Psat	50.5	51		52.5	dBm	Gelombang Kontinu
4.	Power Gain	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Daya Gain Flatness	△Gp		± 1.5			dB	@ Pin=2 dBm
6.	Input Bali Mundhut	S11		-15			dB
7.	Tegangan operasi	Vdc	28	28		32	V
8.	Konsumsi Saiki	A		17		21.5	A	@ Pout=110~180W
9.	Input Konektor RF		SMA, wadon

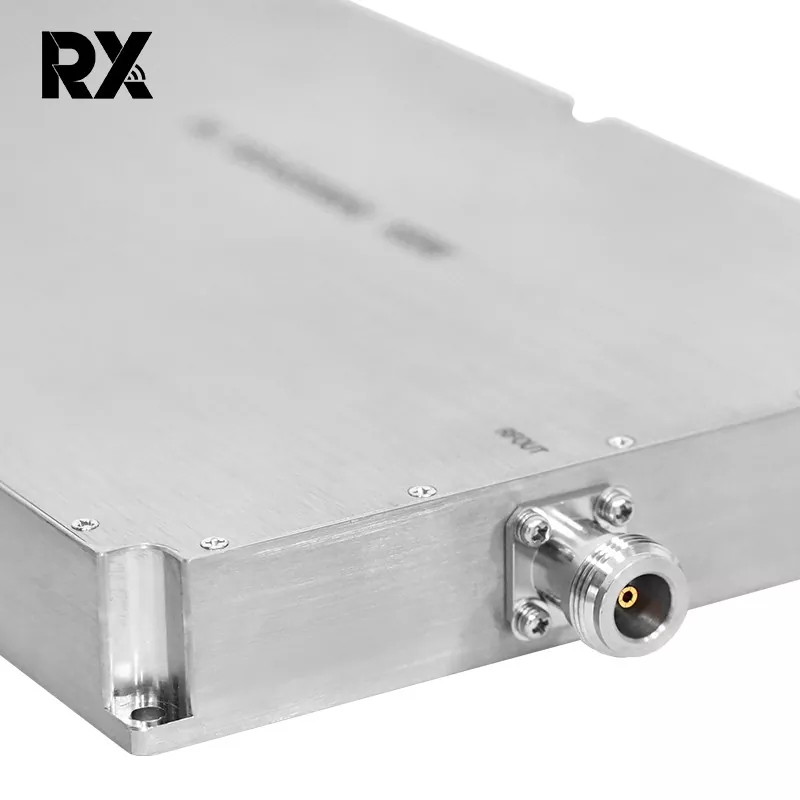

10.	Output Konektor RF		N, wadon
11.	Bobot			1.9		2	Kg
12.	Dawane * Jembar * Dhuwur		25015025			mm
13.	Daya Input Maks	PinMax	≤10			dBm

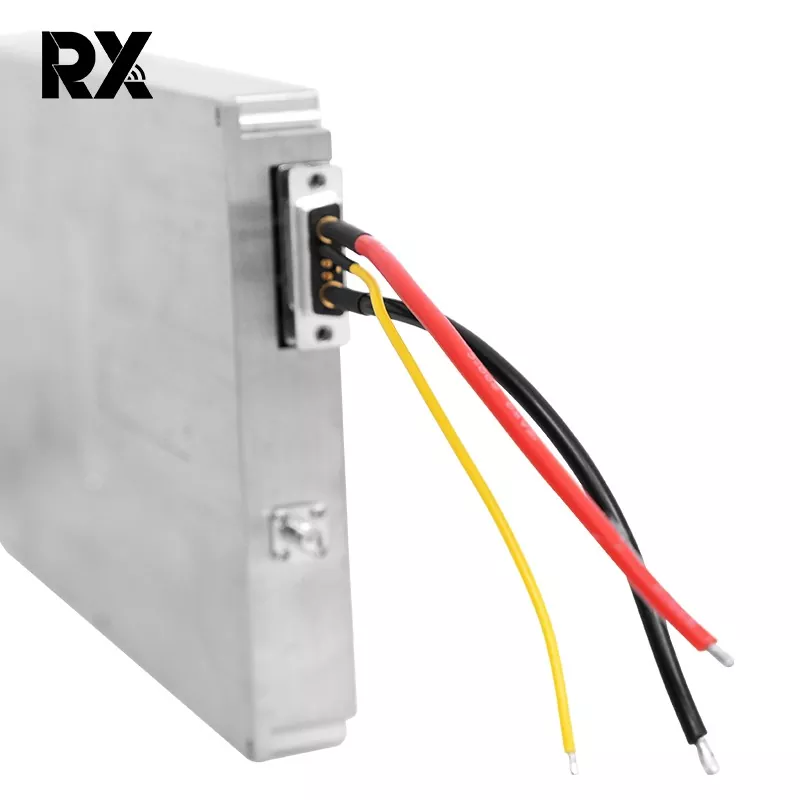

14.	Definisi Antarmuka (7W2 wadon)	VDD	A1		28Vdc
		GND	A2		lemah
		pangayoman overcurrent	2		Operasi normal: 0V Proteksi arus luwih: + 5V			Proteksi arus luwih @ 25A
		Proteksi suhu liwat	2		Operasi normal: 0V pangayoman liwat-suhu: + 5V			Over-suhu
		Aktifake	3		5V~Vdd:ON 0V: MATI			pangayoman @ 100 ℃
		GND	4		lemah
		negara	5		Operasi normal: 0V Perlindhungan negara: + 5V
