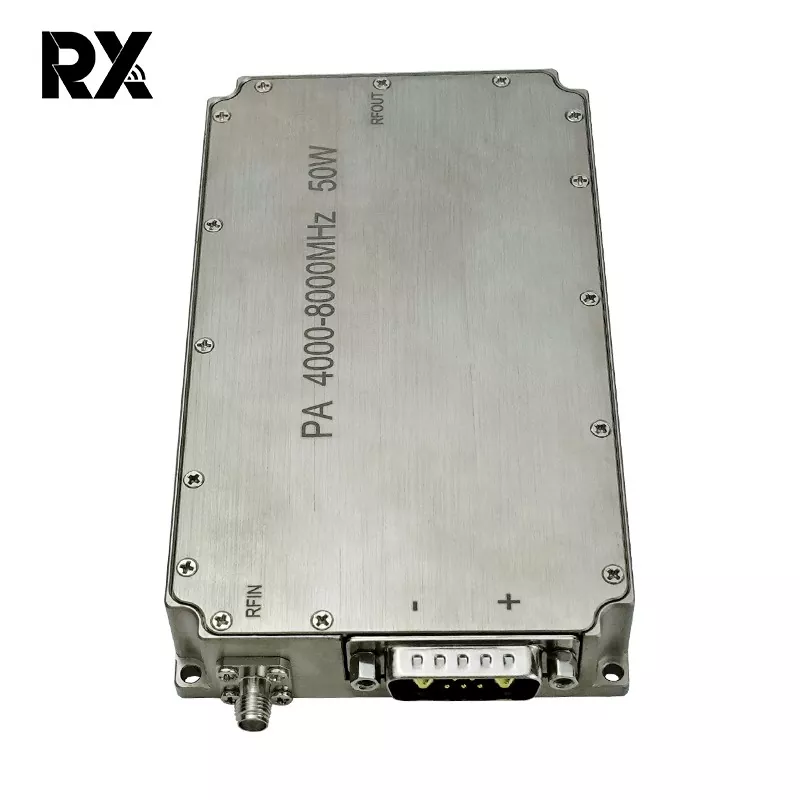

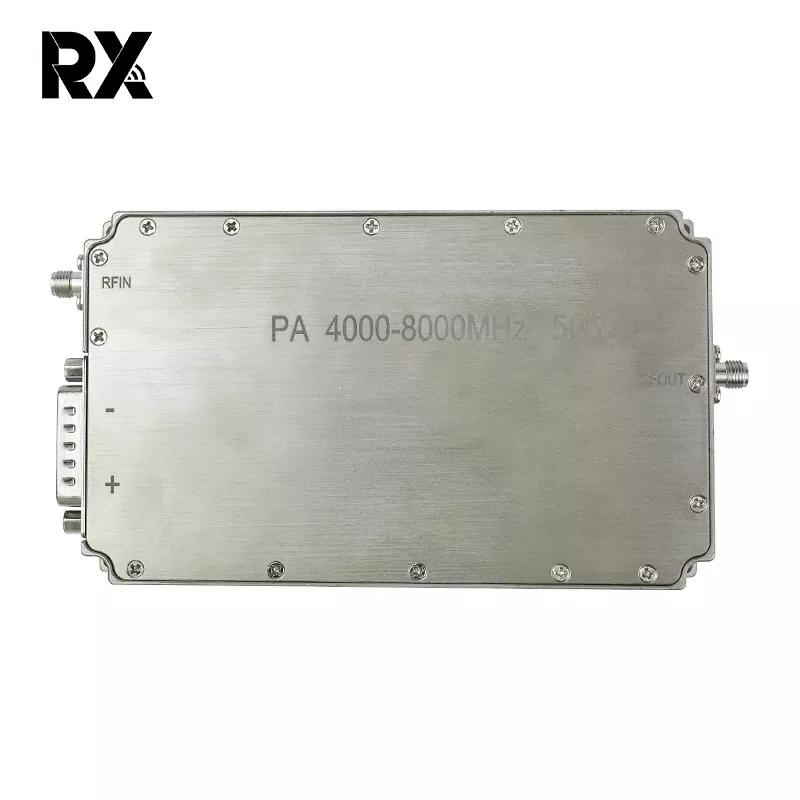

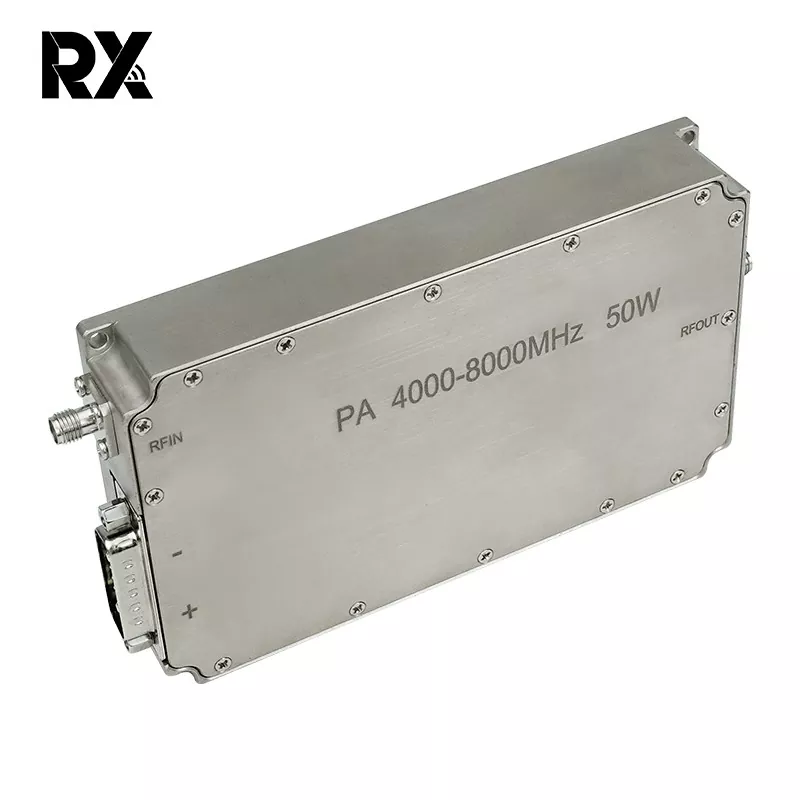

Ultra-Wideband C-Band 4-8 GHz 50W Power Amplifier Sistem RF

Amplifier daya broadband 50W iki minangka modul RF kinerja dhuwur sing dirancang kanggo aplikasi sing mbutuhake daya output sing kuat ing rentang frekuensi 4GHz nganti 8GHz. Nggunakake teknologi GaN (Gallium Nitride) sing canggih, menehi Kapadhetan daya dhuwur, efisiensi banget, lan linearitas sing bisa dipercaya liwat bandwidth cepet sing amba. Amplifier dirancang kanggo stabilitas, daya tahan, lan kinerja sing konsisten ing lingkungan sing nuntut.

Kirim Pitakonan

Deskripsi Produk

Fitur Utama

Kinerja Broadband: Makarya kanthi lancar ing spektrum lengkap 4GHz nganti 8GHz (C-Band) tanpa perlu ngoper band.

Daya Output Dhuwur: Ngirim daya output jenuh khas minimal 50 Watts (47dBm) ing pita.

High Gain: Fitur gain sinyal cilik khas 50dB (minimal), njamin amplifikasi sinyal efektif saka sumber daya kurang.

Flatness Gain Banget: Njaga flatness gain unggul biasane ± 1.5dB liwat kabeh sawetara frekuensi kanggo kinerja seragam.

Efisiensi Dhuwur: Nggabungake desain efisiensi dhuwur, biasane entuk 30% Power Added Efficiency (PAE), nyuda beban termal lan konsumsi daya DC.

Kinerja Linier sing Mantap: Nawakake titik kompresi 1dB dhuwur (OP1dB) biasane> 47dBm, ndhukung amplifikasi linier lan jenuh kanggo macem-macem skema modulasi.

Perlindhungan & Kontrol Terintegrasi: Kalebu fitur safety lengkap: Perlindhungan Tegangan Reverse, Mati Over-Temperature, lan Output Overload / VSWR Protection. Antarmuka analog standar kanggo kontrol bias, ngaktifake / mateni (TTL), lan ngawasi status.

Manajemen Thermal: Dirancang kanthi sistem pendinginan baseplate sing efisien kanggo njamin operasi sing dipercaya ing kahanan beban lengkap. Kisaran suhu kasus operasional: -40°C nganti +85°C.

Konstruksi Ruggedized: Dumunung ing paket logam sing kuat lan ditutup kanthi hermetis kanggo perisai sing unggul lan ketahanan lingkungan, cocok kanggo aplikasi militer, aeroangkasa, lan industri.

Ora.	Katrangan	Simbol	Min	Tipe	Maks	Unit	Cathetan
1.	Frekuensi operasi	BW	4000		8000	MHz
2.	Daya Input	Pin		0		dBm
3.	Daya Output CW	Psat	47	48.5	49.5	dBm	Gelombang Kontinu
4.	Power Gain	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Daya Gain Flatness	△Gp		± 1.5		dB	@ Pin=0 dBm
6.	Sinyal Gain Cilik	G	49	50.5	52	dB	@ Pin=-5dBm
7.	SinyalGain Flatness Cilik	△G		±2		dB	@ Pin=-5dBm
8.	Input Bali Mundhut	S11		-15		dB
9.	Tegangan operasi	Vdc	28	28	32	V
10.	Konsumsi Saiki	A		6	8	A	@ Pout=50~90W
11.	Suhu Kerja		-40 ℃ ~ + 50 ℃
12.	Input Konektor RF		SMA, wadon
13.	Output Konektor RF		SMA, wadon
14.	Bobot			0.439	0.50	Kg
15.	Dawane * Jembar * Dhuwur		1348022			mm
16.	Daya Input	PinMax	-5		5	dBm

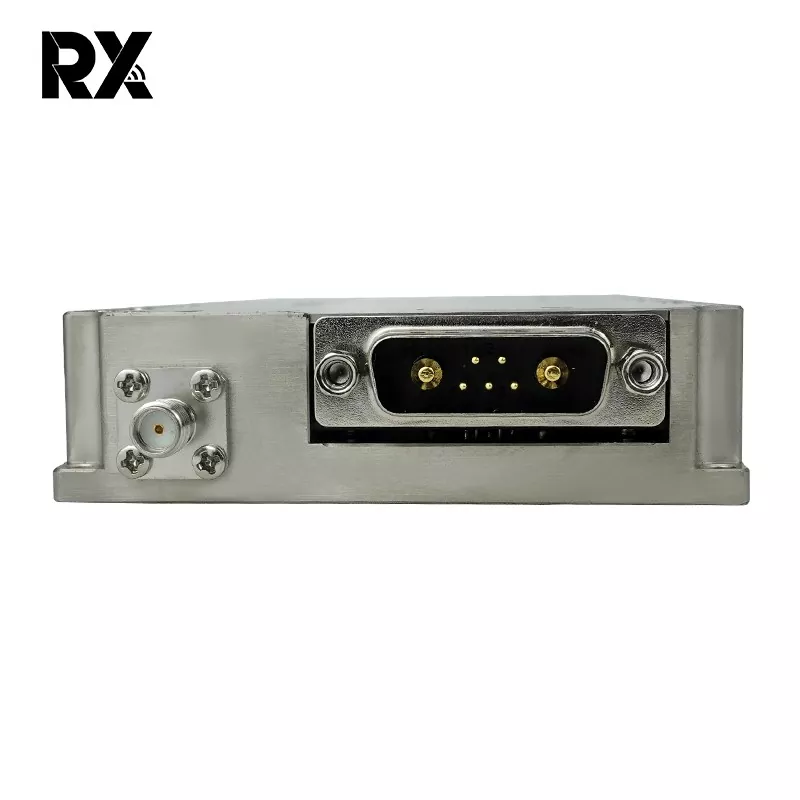

17.	Definisi Antarmuka (7W2 wadon)	VDD	A1	lemah
		GND	A2	28Vdc
		Sense Saiki	1	Tegangan analog relatif kanggo saiki Modul kang @ 100mV/A
		Temp Sense	2	Tegangan analog relatif kanggo Modul'sTemperature@10mV/℃
		Aktifake	3	Amplifier Aktifake			Amplifier Aktifake: TTL Logic High (3.3V) (Ditarik Internal-Low)
		GND	4	lemah
	Dimensi sakabèhé	Cathetan: 1, Ukuran sakabèhé mung kanggo referensi; 2, Ukuran bisa ditambah utawa suda miturut syarat pelanggan; 3, Posisi antarmuka input, antarmuka output lan antarmuka sumber daya bisa diganti miturut kabutuhan nyata pelanggan;
